Machine de fabrication des tuyaux au soudage par résistance

Accueil » Nos produits » Machine de fabrication des tubes soudés » Machine de fabrication des tuyaux au soudage par résistance

Envoi du message

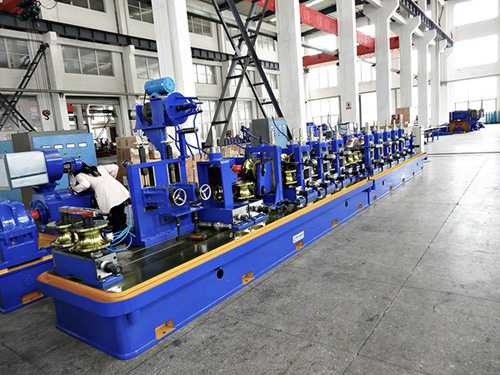

Machine de fabrication de tube type RT90 ERW – 90mm×4.5mm

Nom: Machine de fabrication des tuyaux au soudage par résistance

Modèle: RT90 (90mm×4.5mm)

La Machine de fabrication de tube type RT90 ERW est spécialisée pour la fabrication des tubes ronds d'un diamètre de 32-90mm et la paroi d'une épaisseur de 1.5-4.5mm.

Nous fournissons également les machines fabriquées suivant la demande spécifique du client.

Caractéristique ERW

La Machine de fabrication de tube type RT90 ERW comprend une série de machine qui fabrique les tubes soudés à joint longitudinal avec les bandes d'acier de largeur fixée. On commence par dérouler et aplatir les aciers en bobine à bandes d'acier. Les bandes d'acier aplaties seront mis dans la machine de profilage et les rouleaux dans la machine qui pliera les bandes à une forme de tube rond qui sera envoyé dans la boîte de soudage où le tube sera soudé par une soudeuse à haute fréquence ou soudeuse à l'état solide. Les tubes soudés seront profilés à la forme prévue (ronde/carrée/rectangulaire, etc) ou à la dimension programmée par la machine de calibrage. Finalement le tube sera découpé à la longueur envisagée et mis en paquet.

Domaine d'application

1. Conduite d'eau	2. Tube de chauffage
3. Conduite de procédé à basse pression	4. Conduite contre incendie à basse pression
5. Conduite de drainage	6. Tube en acier pour échafaudage
7. Gaine pour la protection du fil et câble	8. Tube à l'usage du support des structures en acier
9. Tubes en acier industriels	10. Tube de décoration
11. Oléoduc du pétrole brut & gaz

Les procédés de fabrication

Bobine en acier ---- Machine de déroulage ---- Rouleaux amortisseur ---- Rouleaux de pincement & machine à dresser ---- Machine de découpage et de soudage bout-à-bout ---- Stockage / collecteur ---- Profilage ---- Soudage ---- Refroidissement ---- Calibrage ---- Scie à découper ---- Banc des rouleaux de sortie ---- Finition ---- Rassemblement et emballage des tubes

Configuration de la machine

Section d'entrée
Machine de déroulage	Un seul côté
Rouleaux amortisseur	1kit
Rouleaux de pincement & machine à dresser	2-rouleaux + 5-rouleaux
Machine de découpage et de soudage bout-à-bout	Automatique
Collecteur	Horizontale
Section de profilage
Dispositif à l'uni	7-rouleaux
Profilage en forme ronde	Normal	Remplacement rapide du lit de machine type cassette
Section de soudage
Support de rouleau de guidage	1 kit
Support de rouleau d'extrusion	1 kit
Cadre racleur	2 kits
Machine de soudage de haute fréquence	Etat solide
Unité de refroidissement	Cuve de refroidissement à l'eau
Section de calibrage et de renforcement
Unité de profilage	Normal	Remplacement rapide du lit de machine type cassette
Tête de turc	2 Stations
Support de rouleaux de mesurage	Avec encodeur
Scie de coupe à la volée	Scie à friction pneumatique
Banc de rouleaux de sortie	Un seul côté	Deux côtés

Photos à titre de référence

Machine de déroulage d'un seul côté (hydraulique)

Rouleaux amortisseur, Rouleaux de pincement & machine à dresser

Machine de découpage et de soudage bout-à-bout

Collecteur horizontal

Section de profilage

Section de calibrage

Cuve de refroidissement à l'eau

Scie à friction pneumatique

Banc de rouleaux de sortie

Modèles en option

Modèle	Diamètre des tubes soudés	Epaisseur de la paroi de tube rond	Dimension de tube carré (Max.)	Dimension de tube rectangulaire (Max.)	Epaisseur de la paroi de tube carré & rectangulaire	Vitesse de soudage des tube	Source électrique de moteur principal	Source électrique de haute fréquence
RT16	8-25mm	0.3-1.0mm	20x20mm	12.7x25.4mm	0.3-0.8mm	30-110m/min	37KW	100KW
RT25	8-32mm	0.4-1.3mm	25x25mm	20x30mm	0.4-1.0mm	30-110m/min	45KW	100KW
RT25 Haute vitesse	8-32mm	0.4-1.3mm	25x25mm	20x30mm	0.4-1.0mm	30-130m/min	55KW	150KW
RT32	10-40mm	0.5-1.8mm	30x30mm	20x40mm	0.5-1.4mm	30-100m/min	90KW	150KW
RT32 Haute vitesse	13-40mm	0.5-1.8mm	30x30mm	20x40mm	0.5-1.4mm	30-130m/min	132KW	150KW
RT45	13-50.8mm	0.6-2.3mm	40x40mm	30x50mm	0.6-1.7mm	30-100m/min	110KW	150KW
RT45 Haute vitesse	13-50.8mm	0.6-2.0mm	40x40mm	30x50mm	0.6-1.5mm	30-130m/min	160KW	150KW
RT50	19-63.5mm	0.7-2.75mm	50x50mm	40x60mm	0.7-2.2mm	30-100m/min	160KW	200KW
RT50 Haute vitesse	19-63.5mm	0.7-2.5mm	50x50mm	40x60mm	0.7-2.0mm	30-130m/min	220KW	200KW
RT50 to 76	19-76mm	0.7-2.75mm	60x60mm	40x80mm	0.7-2.2mm	30-100m/min	160KW	200KW
RT50 to 76 Haute vitesse	19-76mm	0.7-2. 5mm	60x60mm	40x80mm	0.7-2.0mm	30-130m/min	220KW	200KW
RT50 to 100	22-100mm	0.8-2.5mm	76.2x76.2mm	50.8x101.6mm	0.8-2.0mm	30-90m/min	185KW	200KW
RT60	19-63.5mm	0.8-3.5mm	50x50mm	40x60mm	0.8-2.7mm	30-90m/min	185KW	250KW
RT60 Haute vitesse	19-63.5mm	0.8-3.0mm	50x50mm	40x60mm	0.8-2.5mm	30-120m/min	250KW	300KW
RT60 to 76	19-76mm	0.8-3.5mm	60x60mm	40x80mm	0.8-2.7mm	30-90m/min	200KW	250KW
RT60 to 76 Haute vitesse	19-76mm	1.0-3.0mm	60x60mm	40x80mm	0.8-2.5mm	30-120m/min	250KW	300KW
RT60 to 100	22-100mm	1.0-3.0mm	76.2x76.2mm	50.8x101.6mm	1.0-2.5mm	30-80m/min	200KW	250KW
RT76	25-90mm	1.0-4.0mm	70x70mm	60x80mm	1.0-3.2mm	30-70m/min	110KWx2	300KW
RT76 Haute vitesse	25-90mm	1.0-4.0mm	70x70mm	60x80mm	1.0-3.2mm	30-100m/min	160KWx2	400KW
RT76 to 127	32-127mm	1.2-4.0mm	100x100mm	80x120mm	1.2-3.0mm	30-70m/min	110KWx2	300KW
RT90	32-127mm	1.5-4.5mm	100x100mm	80x120mm	1.5-3.5mm	20-60m/min	132KWx2	400KW
RT90 to 140	32-140mm	1.5-4.5mm	110x110mm	100x120mm	1.5-3.5mm	20-60m/min	132KWx2	400KW
RT115	48-127mm	1.5-5.0mm	100x100mm	80x120mm	1.5-4.0mm	20-60m/min	160KWx2	400KW
RT115 to 140	48-140mm	1.5-5.0mm	110x110mm	100x120mm	1.5-4.0mm	20-60m/min	160KWx2	400KW
RT115 to 165	48-165mm	1.8-5.0mm	130x130mm	120x140mm	1.8-4.0mm	20-60m/min	160KWx2	400KW
RT165	50.8-165mm	2.0-6.0mm	130x130mm	120x140mm	2.0-5.0mm	15-50m/min	200KWx2	500KW
RT165 to 219	76-219mm	2.0-6.0mm	170x170mm	140x200mm	2.0-5.0mm	15-45m/min	200KWx2	500KW
RT219	89-219mm	2.5-8.0mm	170x170mm	140x200mm	2.5-6.0mm	12-35/min	220KWx2	600KW
RT273	102-273mm	2.5-10.0mm	210x210mm	180x240mm	2.5-8.0mm	10-30m/min	250KWx2	800KW
RT355	219-355mm	4.0-12.0mm	280x280mm	260x300mm	4.0-10.0mm	10-30m/min	250KWx2 200KWx2	1200KW
