RTS Линия по производству труб из нержавеющей стали

Наименование: Линия по производству труб из нержавеющей стали

Модель: RTS Линия по производству труб из нержавеющей стали

Линия по производству труб из нержавеющей стали проектируется для производства сварной трубы нержавейки для металлургий, строительства, транспорта и промышленности машины и автомабили.

Мы можем предложить машину по требованию клиентов.

Линия по производству труб из нержавеющей стали проектируется для производства сварной трубы нержавейки для металлургий, строительства, транспорта и промышленности машины и автомабили. Он приняет длиную стальную полосу как материал для производства стальные трубы по размеру требования по методу холодного формирования профили и дуговой сварки аргона. По специальности, линия для производства трубы нержавейки можно производить круглую трубу, квадратную и прямоугольную трубу, тоже раздел стали можно производить по холодному формлению и дуговой сварки аргона.

Машина проектируется на основе простой и безопасной операций, низкий технический ремонт, и снизить стоимость, снижение и высокое производство. Труба нержавейки можно работать разравнивание, формление, сварки, закалки, полировки, фасонирование, выпрямление, завершение, резки и выгрузки в одно время.

1. Стальные трубы промышленности

2. Декоративная труба

Катушка щели ---- Разматыватель ---- Формирование ---- Дуговой сварщик аргона ---- Выравнивание ---- Grinding ---- Фасонирование ---- Закалка ---- Фасонирование ---- Резка ---- Выходной рольганг ---- Собирание и упаковка трубы

1. Разматыватель	2. Раздел Формирования
3. Дуговой сварщик аргона	4. Электрическая панель управления
5. Стенд сварочной горелки	6. Выравнивание во внутреннем сварном шове
7. Шоф шлифовки	8. Начальное фасонирование
9. Он-лайн светлая закалка	10. Кончальное фасонирование
11. Раздел резки	12. Выходной рольганг

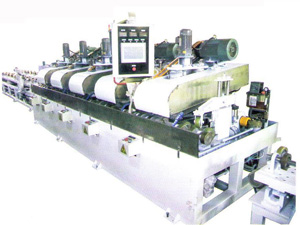

1. Трубопрокатная машина нержавейки

Можем предложить промышленную и декоротивную трубопрокатную машину. Отличительный дезайн, предложим с рациональной структурой. Термическая обработка (закалка и высокая частота) две раза для горизонтные залы, литье с высоким качеством через ЧПУ переработку. Машина состоит тяжелую платформу, точный стенд ролика, XY или XYZ стенд сварочной горелки и SS производённый ящик шофа шлифовки. Бренд Сименс электрические элементы главно использует ПЛС и сенсорный экран тоже доступен. Он-лайн светлая закалка моэно связаться с машиной трубосварочной.

Промышленная SS трубосварочная машина – онлайн выравнивание—он-лайн светлая закалка

Трубосварочная машина большего диаметра

Труба титана и SS трубосварочная машина 8 типов

Промышленная SS трубосварочная машина (Платфомка ролика быстрой смены)

Капиллярная трубосварочная машина

A. Параметр промышленной трубосварочной машины

Название	GRTS30	GRTS40	GRTS50	GRTS60	GRTS80	GRTS100	GRTS110
OD (mm)	Φ5-20	Φ8-45	Φ25-Φ76	Φ50.8-Φ114	Φ89-Φ159	Φ114-Φ219	Φ114-Φ325
WT (mm)	δ0.3-δ1.2	δ0.3-δ2.5	δ0.5-δ3	δ0.6-δ3.5	δ1-δ4	δ1.5-δ5	δ1.5-δ8
Скорость ( М/минуту)	2-9	0.6-6	0.6-4	0.6-4	0.5-3	0.5-2	0.4-1.6
Двигатель привода частотного преобразования (kw)	4kw	7.5+5.5	11+7.5	15+11	18.5+15	22+15	22+18.5
Оборудование шофа шлифовки	3kwx 1	3kw x N	3kw x N	3kw x N	3kw x N	3kw x N	3kw x N
Приводной механизм	Коробка передач	Коробка передач	Коробка передач	Коробка передач	Коробка передач	Коробка передач	Коробка передач
Длина М/С (m)	5	7.8	8.5	9	13	14	17
Замечание	А: дополнительный заказ онлайн выравнивание и термической обработки можно; Б, разматыватель автомабили и горизонтного типа можно; В, абразивная фронтальная резка (быстрое вращение) или пильный диск резки (медленное вращение с водяным охлаждениям, смешиваются нефть и воздух) или пила резки можно; Г, резки или система вальцевки можно; Д, Стенд ролика решётки или синхронизаций можно; Е, дополнительный заказ дуговой сварки аргона или плазмы можно; Ё, специальный дизайн по трубованию клиентов можно.

B. Параметр декоративной трубосварочной машины

Название	RTS20	SRTS40	RTS40	RTS50	RTS60
OD (mm)	Φ4~Φ15	Φ6~Φ32	Φ8~Φ48	Φ38~Φ76	Φ50.8~Φ114
WT (mm)	δ0.2~δ0.8	δ0.17~δ1.2	δ0.18~δ2	δ0.4~δ2.5	δ0.5~δ3
Скорость ( М/минуту)	2~12	2~15	2~15	3~12	3~10
Двигатель привода (kw)	3	5.5	7.5	11	15
Оборудование шофа шлифовки	N/A	3kw x N	3kw x N	3kw x N	3kw x N
Приводной механизм	Коробка передач	Корпус червячной передачи	Корпус червячной передачи	Корпус червячной передачи	Корпус червячной передачи
Длина М/С (m)	2.4	6	6.5	7.5	8.5
Замечание	А: Специальный дизайн по требованию клиентов можно; В, абразивная фронтальная резка (быстрое вращение) или пильный диск резки (медленное вращение с водяным охлаждениям, смешиваются нефть и воздух) или пила резки можно; Г, резки или система вальцевки можно; Д, автоматическая резка или система вращения доступна в RTS20; Е, привода частотное преобразование или регулируемый электродвигатель для двигателя привода можно.

2. Ролик

Выбирая высококачественный стальный ролик Cr12MoV или алюминиевый сплав TS4 как материал, проектируем инженер и Авто-САД, ЧПУ обработка. Сталь Cr12Mov имеет преимущества, как высокая износостойкость, высокая твёрдость, великая прокаливаемость. Процесс производства: метериал—машина резки—машина перфораций—инструмент обработки—начальный инструмент ЧПУ обработки—шлифовальный станок—термическая обработка под вакуумом—проверка твёрдости—внутреная и внешная шлифовка—кончальный инструмент ЧПУ обработки. Твердость по Роквеллу (HRC) 61-63. Алюминиевый сплав TS4 используется ширико в области титана и высоколегированной нержавейки, у него преимущества, как хорошая износостойкость, высокая трёрдость по Роквеллу (HRC) 38-45, самая низкая боль для поверхность трубы по сравнению с обычной сталью.

M/C	Стандартный (mm)	Стандартны (mm)	M/C		Стандартный (mm)	Стандартны (mm)
RTS20	Φ3-Φ15		RTS60	RTS50	Φ50.8	40 x 40 25 x 25
RTS40	Φ6, Φ8, Φ9.5, Φ12.7				Φ63.5	50 x 50
	Φ15.9, Φ9.5, Φ22.2				Φ76.2	60 x 60 45 x 75
	Φ25.4	19 x 19 20 x 20 25 x 13		RTS80	Φ88.9	45 x 95
	Φ31.8	25 x 25			Φ101.6
	Φ38.1	30 x 30 25 x 38			Φ114.2
					Φ127
					Φ159
	Φ50.8	40 x 40	RTS100		Φ219
	Φ50.8	25 x 25	RTS110		Φ325
Замечание:	Только обычный рзамер в листе, обращайте внимание в спасобный размер, пожалуйста.

3. Онлайн система выравнивания & Онлайн система светлой закалки

Онлайн система выравнивания

Сварить сварную трубу онлайн, прокрутить внутрений и внешний сварной шов, укреплять преимущества сварной трубы благодаря гладкой шову. Систему контролирует автоматическая ЧПУ система и пропорциональна гидравлический клапан. У него преимущество: стабильные рабочие характеристики, высокий выход и простая операция. Он станется необходимым разделом трубопрокатного стана высокого класса.

Технические параметры:

Модель	Размер (mm)	Мощность (kw)
QZ40	Φ16~Φ38.1	11
QZ50	Φ19~Φ63.5	15
QZ60	Φ38~Φ101	18.5
QZ90	Φ114~Φ219	22

Онлайн система светлой закалки

Твердый высокочастотный нагрев сверхзвуковой частоты и комплектное оборудование защитного охлаждения атмосфера главно используется для нагрева и охлаждения трубы нержавейки, таким образом, достигает цели света твердого раствора. Это оборудование подходит для метода высокочастотного нагрева, трубы передвигают по оси через катушку высокочастотного нагрева с температурой 1000 до 1100, и продолжать передвигать через кессон охлождения с том, что температура снизит быстро, когда он до конца кессона, температура будет ниже 100. Нагрев и охлаждение совершает в защитном атмосфере, чтобы обеспечать яркости стены трубы.

Технические параметры:
